Обоснование и описание контуров регулирования и каналов внесения регулирующих воздействий

При автоматизации процесса из многочисленных параметров, характеризующих процесс, необходимо выбрать те, которые подлежат регулированию и, изменением которых, целесообразно вносить регулирующее воздействие.

Регулируемые параметры выбирают, исходя из цели управления и количества возмущающих воздействий канала регулирования. Выбирают так, чтобы регулирующее воздействие сопровождалось максимально быстрым изменением регулируемой величины, т.е. чтобы коэффициент усиления объекта по регулируемому параметру был максимальный.

Для решения этой задачи необходимо:

- определить критерий управления данным процессом;

- выбрать каналы воздействия на него;

- определить поступающие возмущающие воздействия;

- выбрать пути ликвидации возмущений до поступления в объект.

Критерий управления - это численное значение или заданная функция, выбираемая или определяемая, исходя из условий достижения цели управления. Достижению цели управления способствует соблюдение технологического режима, поддержание параметров процесса на заданном уровне.

Целью управления является поддержание температуры на заданном значении.

Каскадно-связанная схема регулирования с использованием сигнала от промежуточной регулирующей величины температуры котловой воды.

Схема регулирования температуры

Рисунок 6- Схема регулирования температуры.

Измеренная температура наружного воздуха и температура прямой воды термометром сопротивления, с которого сигнал в виде электрического сопротивления поступает на регулятор VITOTRONIC 333, в котором этот сигнал сравнивается с отопительном графиком, далее выдает температуру уставки для регулятора VITOTRONIC 100, который поддерживает ее с помощью МЭО, управляя заслонкой котловой воды и корректирует задание для поддержания температуры в котле с помощью подачи воздуха и через блок управления горелкой управляя регулировочным клапаном подачи газа.

Цель управления поддержание соотношения газа и воздуха для оптимального горения. Регулирование соотношение давления газа и воздуха для обеспечения оптимального горения.

С помощью датчика давления ПД 100 ДИ (позиция 3) измеряется давление газа к котлу. С помощью датчика давления воздуха (позиция 4) измеряется давления воздуха, подаваемое к горелкам. Электрический сигнал с датчиков давления в виде электрических сигналов подается на блок управления горелками, который определяет соотношения давления воздуха - газа. При нарушении этого соотношения сигнал рассогласования поступает на регулятор VITOTRONIC 100, который по ПИ закону вырабатывает управляющее воздействие, которое управляет скоростью вращения вентилятором.

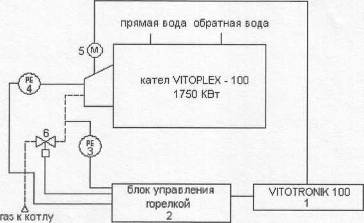

Схема регулирования соотношения газ воздух

Рисунок 7- Схема регулирования соотношения газ воздух.
